產品介紹

        GZDW型微機監控高頻開關直流電源柜廣泛適用于電力系統的大、中、小型發電站和變電站等電氣設備、二次回路繼電器保護裝置的直流電源系統，作為控制信號、通信、保護及直流事故照明、直流電機啟動及動力裝置等的電源設備，也可以用于郵電通訊及適應其它行業電力工程的需要，還可以作為直流穩壓、穩流電源等各種直流操作電源。本裝置符合GB17478、GB14048、JB/T5777、JB/T8456、 DL/T459、 DL/T5041標準。

使用環境條件

        海拔高度不得超過2000m。

　　環境溫度不高于+40°C；不低于-5°C 。在設備停用期間，周?chē)諝鉁囟炔桓哂?55°C；不低于-25°C。

　　相對濕度日平均不大于95%，月平均不大于90%。

　　運行地點無導電或爆炸塵埃、無腐蝕金屬和破壞絕緣的氣體或蒸汽。

　　設備安裝垂直面的斜度不超過5度。

　　地震烈度不超過8級。

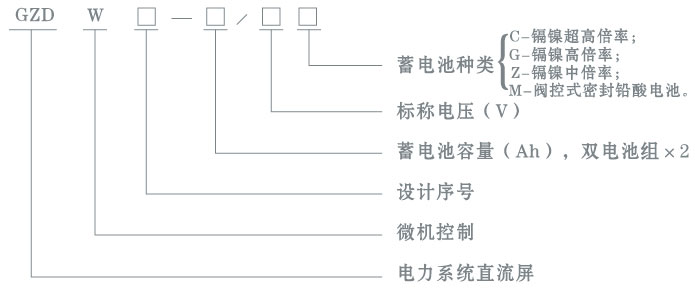

型號及含義

結構特點

        柜體前面為整扇玻璃門，后面為雙開門，外觀美觀大方。

　　柜體結構設計便于設備安裝調試、維護檢修和運行操作。

系統特點

        系統全模塊化設計，簡潔、直觀、組屏方便，多臺高頻開關充電模塊并聯運行， N+ 1熱備份。

　　超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所。

　　充電模塊可帶電插拔，在線維護方便快捷。

　　充電模塊智能控制，輸出電壓、電流平滑調節；自主均流，均流精度高。

　　監控系統采用觸摸屏或大屏幕液晶漢字顯示，人機界面友善，操作直觀方便。

　　開放式接口設計，具有強大的通訊功能，很方便實現與變電站RTU。

　　裝置與計算機監控系統DCS相連；三級集散式監控系統實現對電源系統的遙測、遙控、遙信、遙調以及無人值守。

　　效率功率因數高，電源效率92%以上；有源功率因數校正技術，功率因數大于0.94，無電網濾波污染。

　　方案齊全、系統性強、組合方便，如果提供的方案不能滿足您的要求，可在訂貨時提出，按您的要求生產。

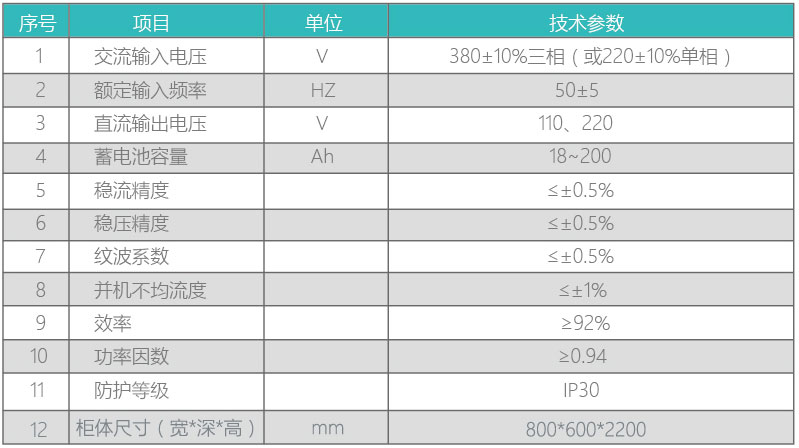

主要技術參數

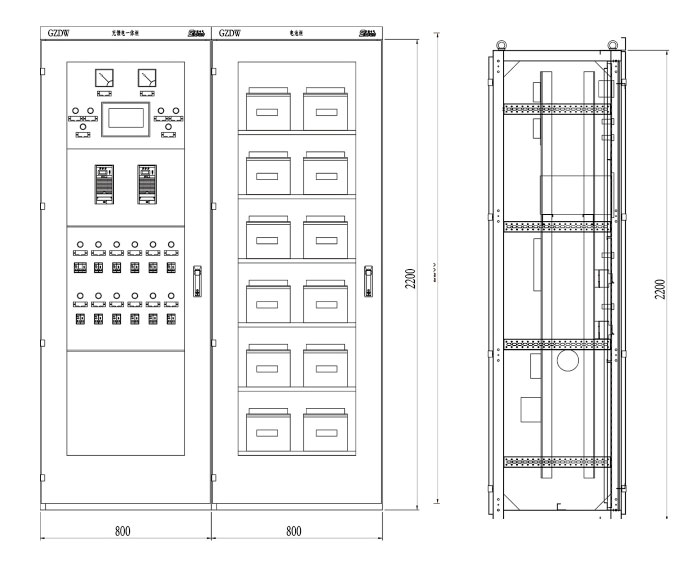

開關柜外形及尺寸
