產品介紹

        GGD型交流低壓配電柜屬于固定接線低壓配電柜，分GGD1、GGD2、 GGD3 ，分段電流能力不同。該配電柜適用于發電廠、變電站、 廠礦企業等電力用戶，在交流50-60Hz 、額定工作電壓380V、額定工作電流至3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。產品具有分段能力高，動熱穩定性好，結構新穎、合理、電氣方案切合實際，系列性使用性強，防護等級高等特點。

使用環境條件

        海拔高度不得超過2000m。

　　環境溫度不高于+40°C ，不低于10°C ，并且在24h內平均溫度不得高于+35°C。

　　周圍環境日相對濕度在+40°C時不超過50%，在較低溫度時，允許有較高的相對濕度(例如+20°C時為90% )。

　　運行地點在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

　　設備安裝垂直面的斜度不超過5度。

　　地震烈度不超過8級。

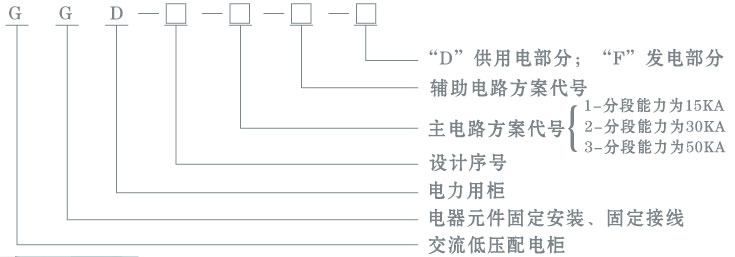

型號及其含義

結構特點

        GGD型交流低壓配電柜的柜體采用通用柜形式，柜架用8MF冷彎型鋼局部焊接組裝而成，并有20模的安裝孔，通用系數高；用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高；柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。整柜的防護等級為IP30 ，用戶也可以根據現場環境要求在IP20-IP40之間選擇。

　　適用性強，主要元件選擇面寬，很多國產、進口品牌產品均可互換，由于GGD型柜具有良好的安裝靈活性，不會因為元器件的改型或更新而造成安裝困擾。

　　按照現在工業產品造型設計要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方。

　　柜型設計時充分考慮到柜體運行中的散熱問題，在柜體上、下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。

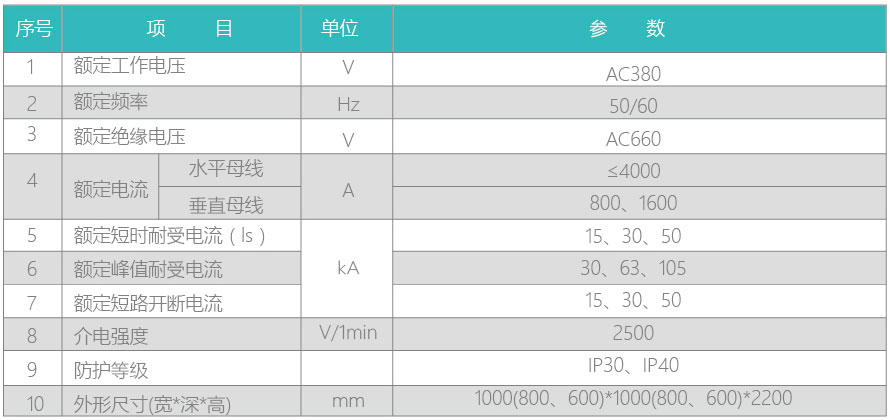

主要技術參數

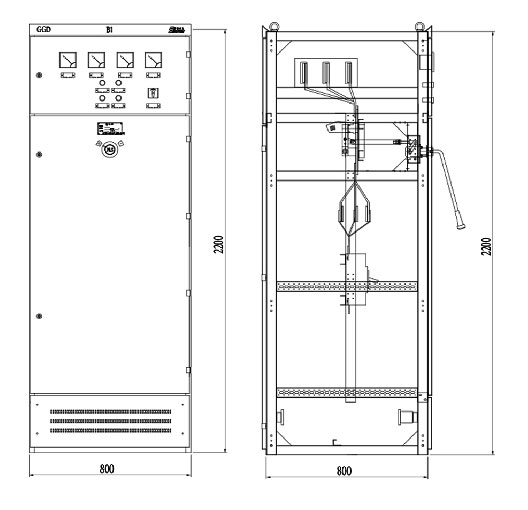

開關柜外形及尺寸
