產品介紹

        本低壓開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所，作為交流50~60hz 、額定工作電壓660v及以下電力系統配電設備的電能轉換和電能消耗的控制設備。

　　本裝置符合IEC439、VDE0660、 GB7251、 JB/T9661、 IEC529等標準要求。

使用環境條件

        海拔高度不得超過2000m。

　　環境溫度不高于+40°C ，不低于-10°C ，并且在24h內平均溫度不得高于+35°C。

　　周?chē)h(huán)境日相對濕度在+40°C時不超過50%，在較低溫度時，允許有較高的相對濕度(例如+20°C時為90% )。

　　運行地點無導電或爆炸塵埃、無腐蝕金屬和破壞絕緣的氣體或蒸汽。

　　設備安裝垂直面的斜度不超過5度。

　　地震烈度不超過8級。

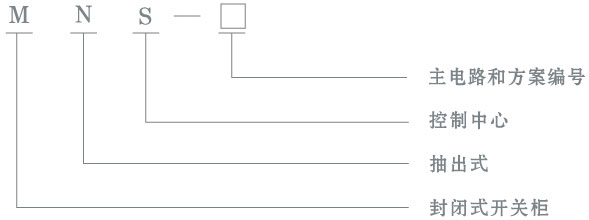

型號及其含義

結構特點

        基本柜架為組合式裝配結構，所有結構件都作鍍鋅處理，設計緊湊，以較小的空間能容納較多的功能單元結構，通用性強，組裝靈活，以25mm為模數的C型材能滿足各種結構型式防護等級及使用環境的要求。

　　采用標準模塊設計分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝，以200余種零件可以組成不同方案的柜架結構和抽屜單元。

　　上、下層抽屜之間都有帶通風孔的鍍鋅金屬隔板相隔離，抽屜四周均為阻燃型工程塑料隔板，故相臨回路之間有較強的絕緣隔離作用。

　　可配置二組主母線，安裝在開關柜的主母線室，二組母線可分別安裝在柜后上部及下部，根據進線需要，上、下二組母線可分別采用不同或相同截面的材料，二者既可單獨供電，又可用作后備電源，也可將主母排放置于柜的上部母線室中。

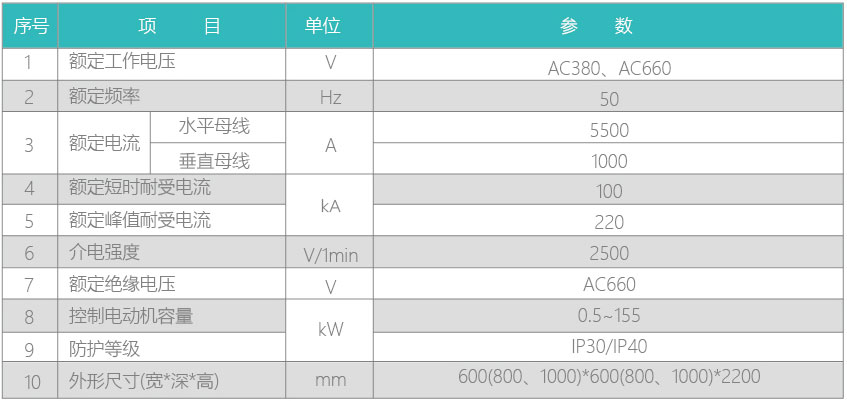

主要技術參數

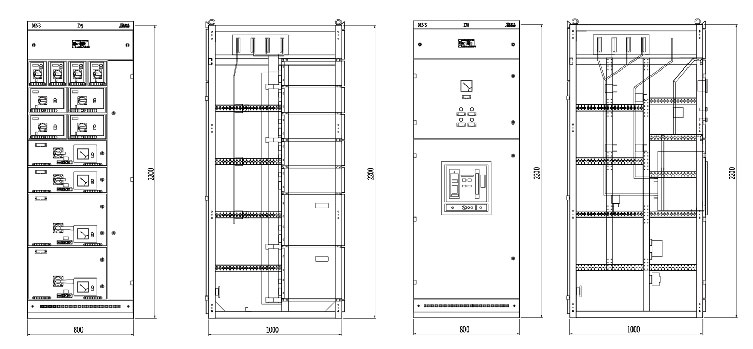

開關柜外形及尺寸
