產品介紹

        XL21型低壓動力配電柜，可廣泛用于交流50Hz、額定工作電壓為380V的冶金、礦山、石油、化工、電力、建材、機械加工、交通運輸、賓館、飯店等三相四線電力系統的動力配電和照明配電中，對線路的過載、短路及漏電提供保護，并對電路進行正常轉換，該產品系戶內封閉裝置，其外殼防護等級為IP30 ，產品符合GB7251.12及IEC60493-1等標準。

使用環境條件

        海拔高度不得超過2000m。

　　環境溫度不高于+40°C ，不低于10°C ，并且在24h內平均溫度不得高于+35°C。

　　周圍環境日相對濕度在+ 40°C時不超過50%，在較低溫度時，允許有較高的相對濕度(例如+20°C時為90% )。

　　運行地點無導電或爆炸塵埃、無腐蝕金屬和破壞絕緣的氣體或蒸汽。

　　地震烈度不超過8度。

　　設備安裝垂直面的斜度不超過5度。

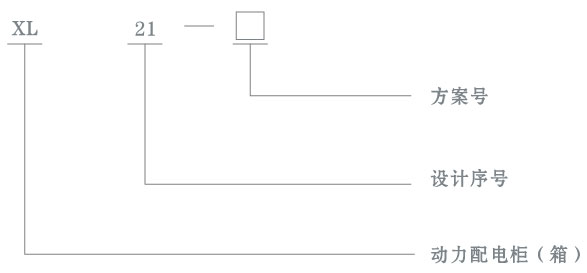

型號及其含義

結構特點

        本低壓動力配電柜(箱)系封閉式靠墻裝置，系單面開門操作和維修的低壓配電設備，基本結構用角鋼及薄型鋼板彎制焊接而成，具有通用性強，結構靈活，安裝方便的優點；根據用戶使用要求不同，分多種裝置外形結構，如落地箱式結構及掛墻式控制箱結構。

　　落地箱式結構配電箱，刀開關操作手柄安裝于箱前右柱上部，可以作為切換電源之用。配電箱前面根據需要可安裝電壓表，指示匯流母線的電壓。配電柜(箱)前面有門，門打開后，配電箱內全部設備敞露，便于檢修維護。本配電箱均采用國內自行設計的成型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。

　　電源母線可由箱體頂板的敲落孔接入，也可以由箱體的底部接入箱頂，上有四個吊環螺釘，供運輸、安裝檢修用，動力箱底架上裝有接地裝置，安裝后應接地。

主要技術參數

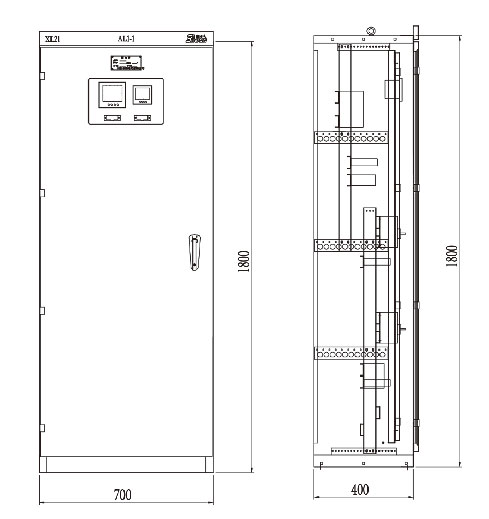

開關柜外形及尺寸
