產品介紹

        HXGN□-12戶內交流金屬封閉環網開關設備，主要用于三相交流50HZ、額定電壓3 .6~ 12KV的電力系統的環網供電或雙輻射供電，也可用于終端供電作為電能的控制和用電設備的保護裝置，它也適用于裝入箱式變電站，尤其是緊湊型箱變中，模塊化結構，既緊湊又可擴充，具有結構簡單、操作靈活、聯鎖可靠、安裝方便的特點。其性能符合國家GB3906及IEC-298等標準。

使用環境條件

        海拔高度不超過1000m。

　　環境溫度上限+40°C；下限-5°C。

　　相對濕度日平均值不超過95%，月平均值不超過90%。

　　水蒸氣壓力日平均值不超過2.2kPa，月平均值不超過90%。

　　周圍環境沒有火災、爆炸危險、嚴重污穢、化學腐蝕、水蒸氣、劇烈震動的場所。

　　地震烈度不超過8級。

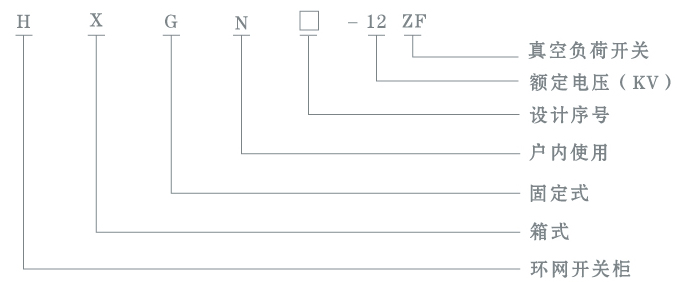

型號及其含義

結構特點

        本開關柜為金屬封閉箱式固定結構，采用進口敷鋁鋅板(或優質冷軋鋼板)經數控機床加工組裝成型，尺寸精度高，生產周期短，機械強度好，體積小、重量輕，具有很強的系列性和通用性，內部安裝板采用鍍鋅處理，斷路器固定安裝，運行更安全、可靠性高，防護等級達到IP30。

　　開關柜后上部為主母線室，室頂部設有壓力釋放裝置；前上部為低壓室，小母線可從室底部用電纜連接，或在室頂部布置銅管或銅棒；開關柜中下部貫通，母線室通過負荷開關與中下部保持電氣連接；后部安裝電流互感器、電壓互感器、避雷器， 一次電纜從柜后下部出線；柜底布置有接地母線，貫穿于整排開關柜。

　　開關柜由4個部分組成：①母線室②三工位負荷開關室(或斷路器室)③電纜室④低壓控制室以及測量或計量回路、操動機構、聯鎖機構等部分組成。柜內布置：上部為母線室和儀表室，儀表室在母線室的前部，中部為負荷開關室，各隔室用鋼板分隔，可避免故障部位影響到鄰室。

主要技術參數

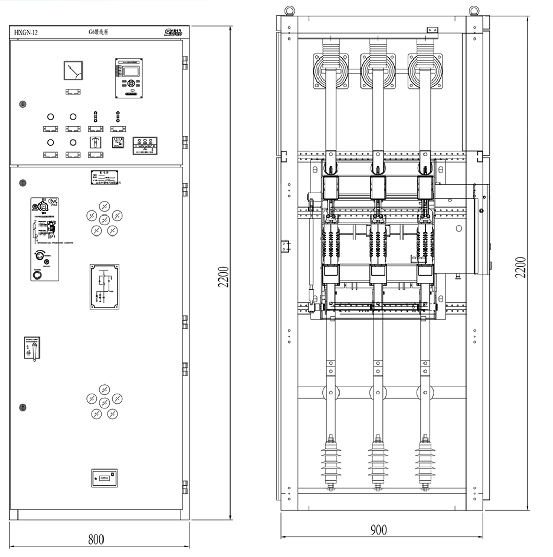

開關柜外形及尺寸
