產品介紹

        KYN28A-12型戶內交流金屬鎧裝移開式開關設備，系額定電壓3.6-12kV、三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、變電站、工礦企事業單位等變配電場所以及電業系統二次變電所的受電、配送電及大型高壓電動機啟動等，實現控制、保護、檢測之目的。

        本開關柜能滿足GB3906、DL/T593等標準要求 ，并且具有防止誤操作斷路器、防止帶負荷拉手車、防止帶電關合接地開關、防止接地開關在接地位置時送電和防止誤入帶電隔離等“五防”功能。開關柜既可配用ABB公司的VD4真空斷路器，又可配用國產的VS1真空斷路器，實為一種性能優越的配電裝置。

使用環境條件

        海拔高度不超過1000m。

        環境溫度上限+40°C；下限-10°C。

　　 相對濕度日平均值不超過95%，月平均值不超過90%。

　　 水蒸氣壓力日平均值不超過2.2kPa，月平均值不超過90%。

　　 周圍環境沒有火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動的場所。

　　 地震烈度不超過8度。

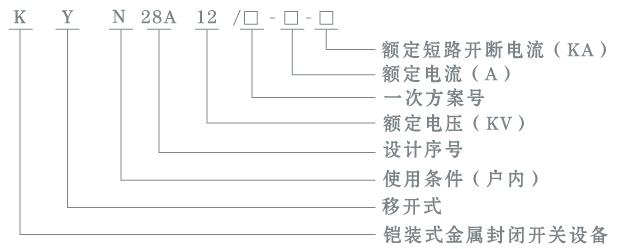

型號及其含義

結構特點

        柜體結構采用敷鋁鋅板，經CNC機床使用多重折彎工藝加工之后栓接而成，所有操作均在柜門關閉狀態下進行；防護等級高，可防止雜物和蟲害侵入。

　　柜體可靠墻安裝、柜前維護，減少占地面積；電纜室空間充裕、可連接多根電纜；斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生。

　　開關柜由固定的柜體和可抽出部分(手車)兩部分組成，柜體外殼和各功能單元的隔板均使用敷鋁鋅鋼板栓接而成，開關的外殼防護等級達到IP40 ，各隔室的防護等級為IP20 ，開關柜具有架空進出線、電纜進出線及左右聯絡功能，可以根據用途將各方案的開關柜排列組成能完成設計功能的配電裝置。

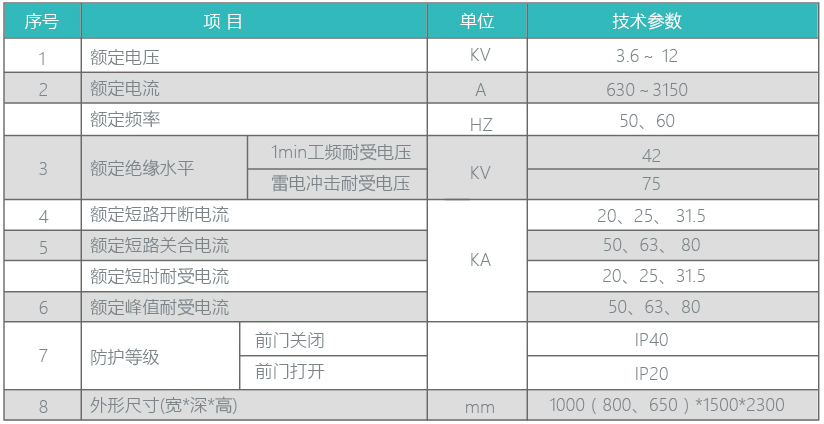

主要技術參數

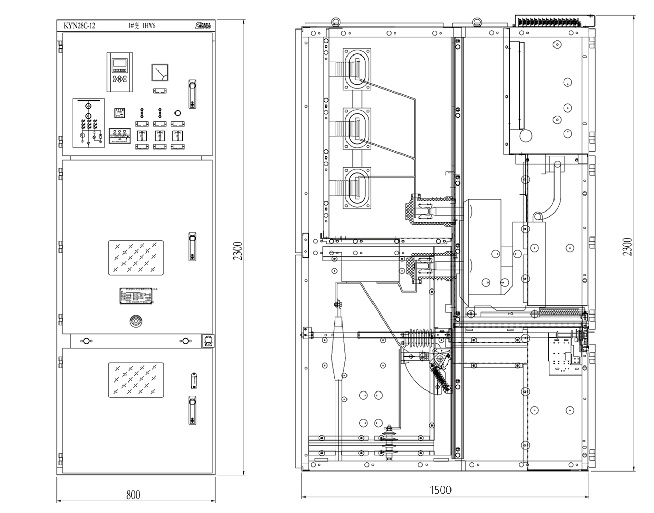

開關柜外形及尺寸
