產品介紹

        KYN61-40.5鎧裝移開式交流金屬封閉開關柜適用于三相交流50Hz、額定電壓40.5kV的電力系統中，作為發電廠、變電站及工礦企業的配電室接收和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。本開關柜性能符合GB3906- 2006及DL 404等標準。

使用環境條件

        海拔高度不超過1000m。

　　環境溫度上限+40°C，且24小時內測得的平均值不超過35°C；下限-15°C。

　　相對濕度日平均值不超過95%，月平均值不超過90%。

　　水蒸氣壓力日平均值不超過2.2kPa，月平均值不超過90%。

　　周圍環境沒有火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動的場所。

　　地震烈度不超過8度。

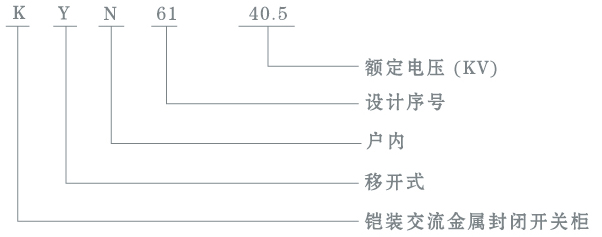

型號及其含義

結構特點

        采用熱縮絕緣材料及環氧涂覆絕緣工藝優化電極形狀，柜體結構緊湊。

　　開關柜體選用冷軋鋼板，經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝。

　　系列六氟化硫斷路器，以滿足不同用戶的要求。

　　開關柜各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道。

　　斷路器、接地開關等操作均可在柜門關閉情況下進行，即可實現關門操作。

　　手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，"五防”功能齊全，安全可靠。

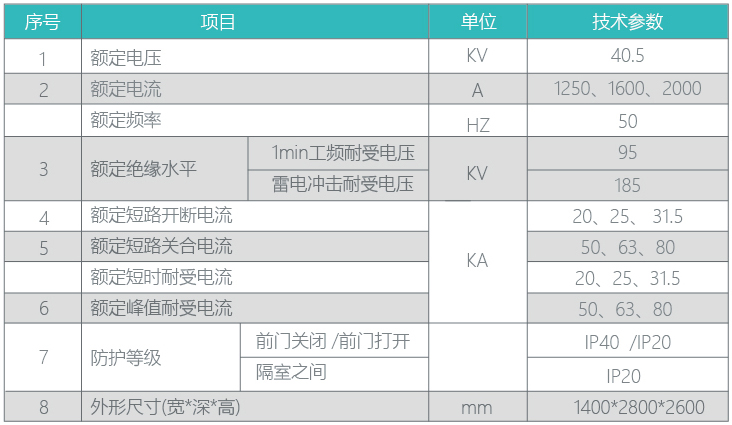

主要技術參數

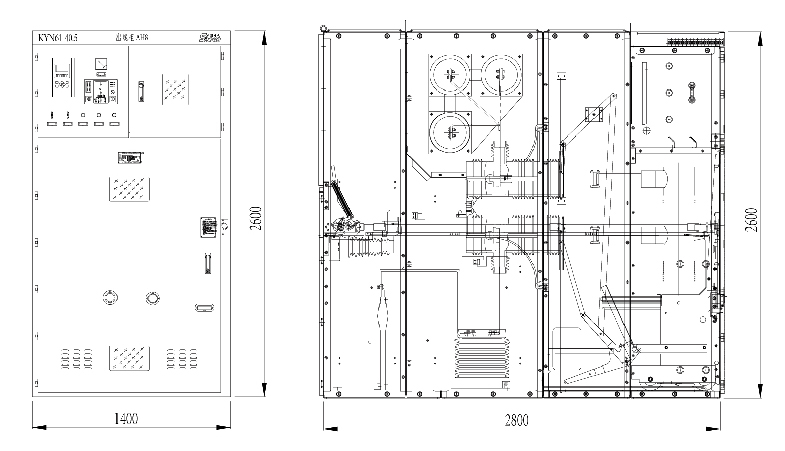

開關柜外形及尺寸
