XQJ型電纜橋架
產品介紹
XQJ系列電纜橋架適用于電壓在12KV以下的電力電纜、控制電纜、照明配線等室內、室外架空電纜溝、隧道的敷設。電纜橋架分為梯架式、托盤式和槽式等結構，梯級式電纜橋架具有良好的通風性能，不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。電纜橋架由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理。
主要特點
XQJ系列電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀的特點。
XQJ系列電纜橋架的安裝可因地制宜。可隨工藝管道架空敷設；樓板、梁下吊板；室內外墻壁、柱壁、隧道、電纜溝壁下的側裝，還可以在露天立柱或支墩上安裝。大型多層橋架吊裝或立裝時，應盡量采用工字鋼立柱兩側對稱敷設。
XQJ系列電纜橋架可水平、垂直敷設、可轉角、T字形、十字形分支；可調寬、調高、變徑。

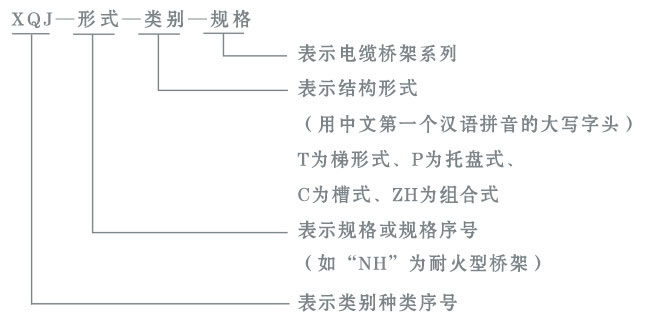

型號及含義
產品特點
|

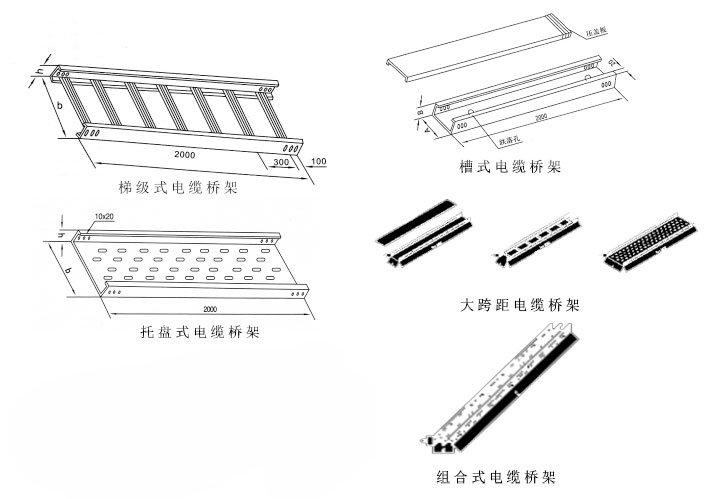

1.梯級式電纜橋架 梯級式電纜橋架是根據國內、外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。它適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。 2.托盤式電纜橋架 托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。 3.槽式電纜橋架 槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。 4.大跨距電纜橋架 當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長( -般設計壽命為二十年)、安裝方便且成本低(比重僅為碳鋼的1/4 ，施工中無需動火，單根橋架長度可達8米，甚至更長)、切割方便、不需維護等優越性。 5.組合式電纜橋架 組合式電纜橋架是一種新型橋架，是電纜橋架系列中的第二代產品。它適用各項工程、各種單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便、形式新穎等特點。組合式電纜橋架只要采用寬100、150、 200mm的三種基型就可以組成您所需要尺寸的電纜橋架，它不需生產彎通、三通等配件就可以根據現場安裝任意轉向、變寬、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程設計，又方便生產運輸、更方便安裝施工，是目前電纜橋架中的理想產品。 |
 |
