產品介紹

        CCX型母線槽是由金屬板為保護外殼、導電排、絕緣材料及有關附件組成的母線系統，產品應用在交流三相四線與三相五線制，頻率通常在50- 60HZ的范圍內，額定電壓是690V，額定工作電流在250-5000A的供配電系統，適用于工礦、企事業以及高層建筑里面供配電裝置的輔助裝置。它具有結構緊湊、絕緣強度高、傳輸電流大、互換性能好、電氣性能穩定、易于安裝維修，壽命時間長等優點。按絕緣方式，可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。

使用環境條件

       海拔高度不得超過200m。

　　環境溫度不高于+40°C，不低于-5°C，并且在24h內平均溫度不得高于+35°C。

　　周圍環境日相對濕度在+ 40°C時不超過50%，在較低溫度時，允許有較高的相對濕度(例如+20°C時為85% )。

　　運行地點清潔無塵埃、無腐蝕金屬和破壞絕緣的氣體或蒸汽。

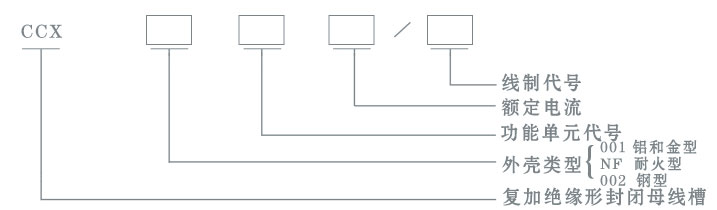

型號及含義

母線槽分類

        高強度封閉式母線槽

　　高強度母線槽其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。

　　由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。

　　高強封閉母線槽既能承受較強的電動力，又具有較好的散熱性能，大大提高了其載荷能力，并且還解決了大跨度安裝無法支撐吊裝的困惑。

　　采用高強密封結構設計，一般防護等級為IP40，特殊要求可達IP54。外殼防護已通過國家權威部門檢測并認定母線系統可承受3750V的工頻耐壓，1min無擊穿閃絡。母線系統在以額定電流正常工作時，溫升不高于接頭處60K、外殼30K、槽內40K。

　　密集絕緣插接母線槽

　　密集型母線槽插接口裝置十分靈活和簡單，能夠安裝很多的插口，通用性非常的強，在調整用電裝置位置的時候，不用變動供電系統，布線靈活。

　　密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，擁有非常強的絕緣性能，在遇火的時候沒有毒氣散發，利于環保。

　　密集型母線槽相和相以及相和外殼都會緊貼在一塊，所以可以承受非常大的電動應力以及熱應力，同時可以把導電排所出現的熱量快速的散發，載流量非常的大。接頭使用絕緣螺栓進行緊固而且使用雙連接銅排連接，很好的增加了接頭接觸的面積，很大程度上減小了接頭部位溫升，散熱能力非常強。

　　空氣式插接母線槽

　　空氣型母線槽外殼采用優質高強度冷軋鋼一次冷軋成波紋結構，不僅外形美觀大方，更大大增強母線槽的機械強度和系統的動熱穩定性，可有效解決施工現場大跨距安裝的難題?？諝庑湍妇€槽插孔處設計了安全防護擋板，只有防護擋板拉開時插接箱才能接入，有效防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了極大的提高。

　　外殼防護等級有IP40~IP54，可根據安裝使用環境靈活選擇，達到母線槽經濟輸電的效果。
